自从第一颗晶体管问世到现在，七十多年来，电子设计改变了世界，并且这种改变还在加速。随着生产和科学技术发展的需要，现在电子技术的应用已经渗透到了人类生活和生产的各个方面。从家电的普及到日常生活随处可见的各种电子产品，从手工作坊到自动化生产线，人们在日常生活中，工作中对电子产品的依赖日益提高。由于电子技术得到高度发展和广泛应用(如空间电子技术、生物医学电子技术、信息处理和遥感技术、微波应用等)，它对于社会生产力的发展，也起了变革性的推动作用。

PCB板作为电子设备的重要部件，起着承载电子元器件以及电子元器件相互连接的作用。Altium Designer（以下简称AD）作为一款针对PCB设计的电子设计软件能够帮助工程师更轻松的完成整个设计。那么，AD在不断的升级中是怎样应对电子设计的发展趋势？

元器件的升级换代以及大量新型元器件推向市场

一个电子设备需要用到很多的电子元器件，在电子设计不断发展的情况下，电子元器件也在快速更新，不断有大量的新型元器件上市。如何快速准确的创建这些元器件的原理图符号和PCB封装是完成一个PCB设计的基础。在AD中可以运用Symbol Wizard和IPC Footprint Wizard这2个工具可以快速准确的进行原理图符号和IPC标准PCB封装的创建。

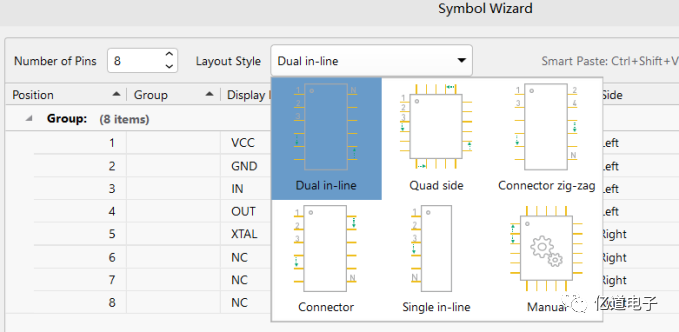

Symbol Wizard

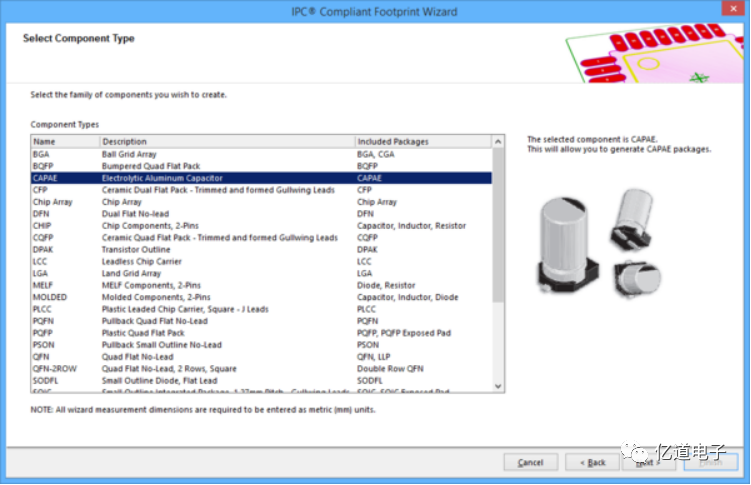

IPC Footprint Wizard

除了元器件建库工具，AD还有在线元器件库，包含了世界上一些著名元器件厂商几十万个元器件模型，可以直接下载使用。大部分元器件都有完整的参数信息，器件手册，以及供应链信息。

产品快速迭代更新

为了快速抢占市场，一家公司的新产品需要在最短的开发周期内完成设计。在AD中可以使用原理图复用，层次化原理图设计，以及片段截取等功能实现原理图模块化设计，从而提高设计效率，大大减少原理图设计时间，缩短设计周期。

原理图复用及层次化设计

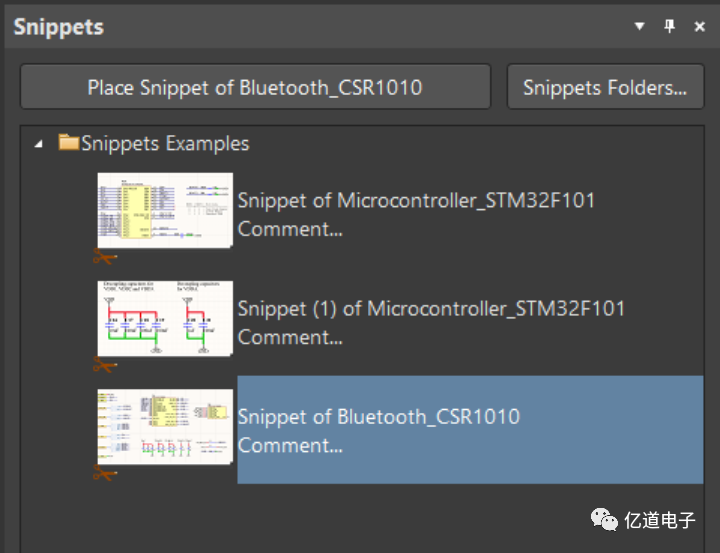

Snippets片段截取

PCB板上的元器件密度越来越高，设计复杂

电子产品功能越来越强大，相对的PCB板上元器件的数量就越多，整个PCB板的布线就越复杂。AD全新的交互式布线支持避让、推挤、绕行及任意角度等布线方式，使PCB布线更轻松，对空间利用更有效率。

任意角度蛇形布线

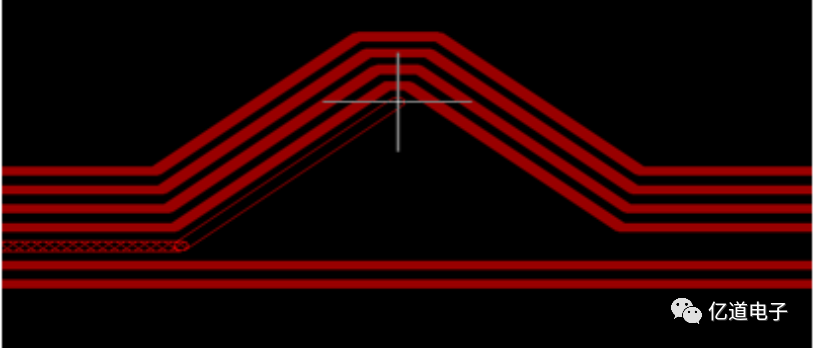

推挤功能

差分对布线，总线布线，等长线以及Active Route智能自动布线、Xsignal高速拓补等功能完美解决了PCB布线中各个难点、痛点，提升PCB设计效率和布线的准确性。

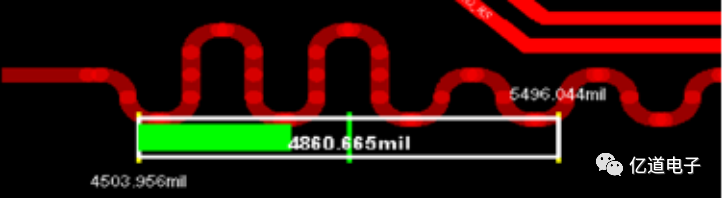

等长线调整

差分布线

总线布线

Xsignal

刚柔板结合设计

在一些行业中出于可靠性和安全性的考虑，传统的PCB刚性板和柔性板通过连接器连接的设计方法逐渐被淘汰，刚柔板结合的设计正在被广泛应用。并且柔性PCB板比铺铜电路板更轻、更省空间，可以折叠、弯曲、挤压进非常小的空间，利于产品小型化。AD的刚柔板结合设计功能，完美的实现刚柔板结合设计，并且在3D模式下可以创作3D影像动画，以丰富易懂的形式展示PCB的折叠过程。

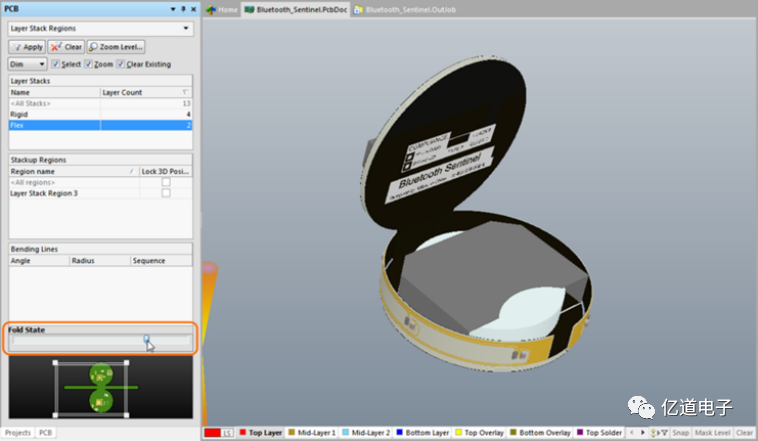

刚柔结合PCB板3D影像

双向机电协同

精密设计制造行业中对机电协同的需求日益加强，机电协同即电子设计软件与3D机械软件交互数据，以此验证并解决装配问题。AD全面支持STEP格式，保障了数据的可交换性。可以在设计中同步连接结构的STEP模型，也可以根据结构的3D模型定义PCB形状。通过Altium MCAD CoDesigner插件，直接与Autodesk Inventor，SOLIDWORKS以及PTC Creo等机械设计工具集成，与机械团队合作并共享设计修订，大大减少中间环节。

机电协同设计

总结

工欲善其事，必先利其器。先进的电子产品设计离不开一款功能强大的电子设计工具。电子设计的工程师需要设计工具来帮助他们最大限度的利用先进科技，成功管理项目，交付互联的智能产品。Altium Designer作为一款电子设计工具正随着科技的发展不断升级，加强，成为工程师所需要的工具。其一体化的电子设计环境，在单一应用程序中即可完成全部产品研发，使PCB设计者、元件供应商和制造厂商能够以前所未有的速度和效率开发和制造电子产品。从设计生态环境的层面来管理项目，实现智能、互联的产品设计。
