1.工具安装

1）下载 Keil MDK v5.37 并将其安装在您的 Windows PC 上（如果还没有的话）。

2）确保在 MDK 中激活MDK-Professional Edition，因为这是运行 AVH 模型所必需的。如果 MDK-Professional 许可证不可用，您可以申请评估许可证。

2.项目配置

Arm 虚拟硬件 CPU 的 MDK 项目中需要特别注意两个重要的配置区域：

1）项目中的目标选择。

2）在项目中运行和调试配置。

下表列出了 Arm 虚拟硬件支持的 Cortex-M 内核、相应的设备名称、具有设备支持的 CMSIS Pack 以及 MDK 提供的仿真模型。

注：虚拟硬件模型 可以在MDK 安装目录中的/ARM/VHT/文件夹中找到，例如C:/Keil_v5/ARM/VHT/.

3.目标选择

AVH 设备支持使用与实际硬件目标相同的 CMSIS 原则实现，并在CMSIS Pack和CMSIS-Core(M)中进行了说明。

打开现有 MDK 项目或从 .cprj 文件导入它时，系统会询问您是否应安装项目所需的任何缺失包。如果您同意，则项目中使用的目标设备的必要设备定义包也将自动安装。

创建新项目或更改现有项目中的目标时，您需要选择 AVH 目标，如下所示：

安装带有目标设备定义的 CMSIS 包（如果尚不存在）：

启动Pack Installer实用程序。

在Devices选项卡中展开ARM部分并选择目标 Cortex-M 内核。

在设备特定类别下的包选项卡中，根据项目配置中的表选择实现所需 AVH 设备的目标 CMSIS 包。

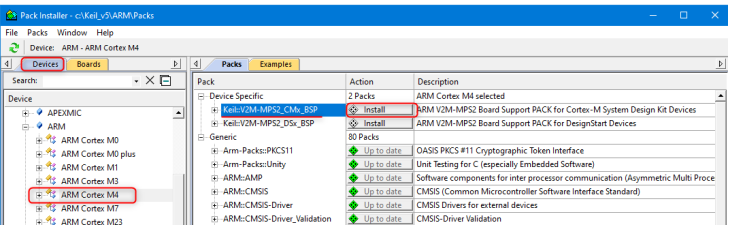

按操作字段中的安装或更新按钮以安装最新版本。例如对于 Arm Cortex-M4：

观察按钮状态更改为Up to date并返回 µVision 中的项目。

选择 AVH 设备作为项目中的目标：

在项目中打开Options for target...对话框并选择Device选项卡。

在设备供应商列表中展开ARM组。

展开目标 Cortex-M 内核的组。

在列表中，根据Project Configuration中的表格选择目标设备，然后按OK。

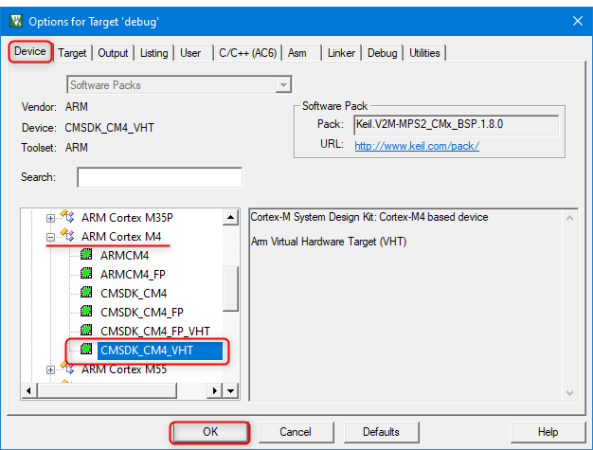

例如对于 Arm Cortex-M4：

4.运行和调试配置

执行以下步骤以在 AVH 设备上配置 MDK 项目的执行和调试：

打开Options for Target...对话框并导航到Debug选项卡。

在Use:下拉菜单中选择Models Debugger。

确切名称因目标设备内核而略有不同：

适用于Cortex-M0/M0+/M3/M4/M7 设备的型号 Cortex-M 调试器

适用于 Cortex-M23/M33/M55/M85 的型号 ARMv8-M 调试器。

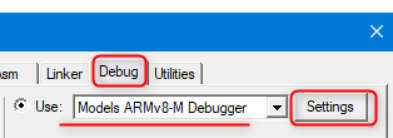

例如对于带有 Cortex-M55 内核的 Corstone-300：

单击设置按钮。这将打开相应的 Models Target Driver Setup_ 对话框。

填写以下字段很重要：

Command：应包含对应于所选 AVH 设备的 AVH 模型可执行文件的路径。请参阅项目配置中的表格。

Arguments：可用于指定要与模型执行一起使用的其他FVP 命令行选项

Target：指定要用于执行的 CPU。单击浏览按钮 (...) 并选择目标上可用的目标 CPU。

Configuration File：指向带有模型配置参数的文件（通过-f选项传递给模型可执行文件）。

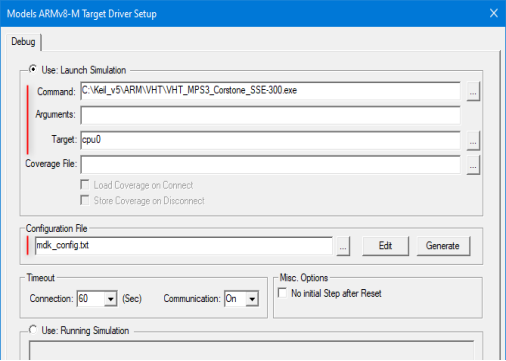

Corestone-300 的正确配置如下：

Fast Models Debug Driver Configuration详细解释了配置对话框。

5.项目导出

使用 Arm 虚拟硬件云环境构建程序需要通用.cprj 格式因此，保持 MDK 项目文件和cprj文件同步很重要。为此，在 MDK 项目中保存修改后，转到 µVision 菜单Project - Export并选择Save project to CPRJ format。

6.程序构建和调试

AVH的项目构建和调试可以通过与任何其他 Keil MDK 项目类似的方式完成：

按µVision 工具栏中的Rebuild按钮（或使用F7热键）。

从 µVision 工具栏（或使用Ctrl-F5）启动调试会话。

像往常一样使用 µVision 功能调试项目。有关用户界面和调试功能的详细信息，请参阅µVision 用户指南。
