摘要： 本文主要对Armv7-M架构中地址空间进行介绍。

关键字：Armv7-M架构、地址空间，对齐方式

Armv7-M采用的是内存映射架构，采用统一的2³²个8位地址空间。空间地址采用无符号数0到2³²-1。

可以把地址空间看做是由2³⁰ 个32位的字组成，这样每个字的地址是对齐的，如果字的地址是A，则组成字的四个字节地址分别为A、A+1、A+2和A+3。

也可以把地址空间看做是2³¹ 个16位的半字组成。如果半字的地址是A那么组成半字的两个字节地址分别为A和A+1。

字节顺序：

在小端存储模式下，内存数据存储到ARM寄存器的映射方式如下：

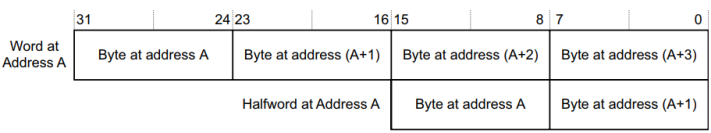

在大端存储模式下，内存数据存储到ARM寄存器的映射方式如下：

小端和大端的存储模式，决定了字或半字的解释顺序。也就是说这个字或半字的哪个字节是高位，哪个字节是低位。

Armv7-M 支持可选的对齐模式。对齐模式在重置时需要指定是大端（BE）还是小端（LE），同时这种设置仅适用于数据的访问。在指令获取时，始终采用的是小端对齐模式。

指令顺序：

Thumb指令要求强制16位对齐，那么32位指令就会分成两个半字hw1,hw2。其中hw1位于较低地址。在下图所示中hw1位于hw2的左侧。

来源：《Armv7-M Architecture Reference Manual 》

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
