EPLAN 作为一款专业的工程设计软件，除了在原理图设计方面提供了智能化的功能外，EPLAN灵活的、可自由定制的报表也是赢得诸多客户青睐的一大绝技。今天JNH官网就来讲一讲最常用的一类报表：目录。

一份清晰易读的“目录”可以帮助阅读图纸的工程师快速定位到需要的图纸页。

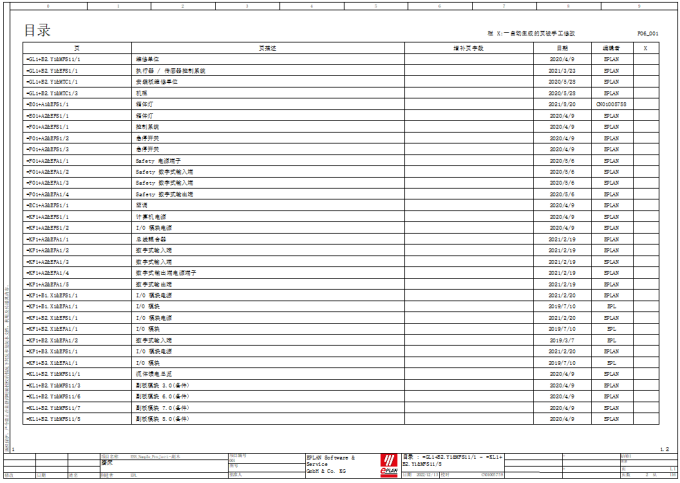

很多的客户对于目录的要求不高， EPLAN 自带的表格模板就能满足。默认的“目录”一般长这样：

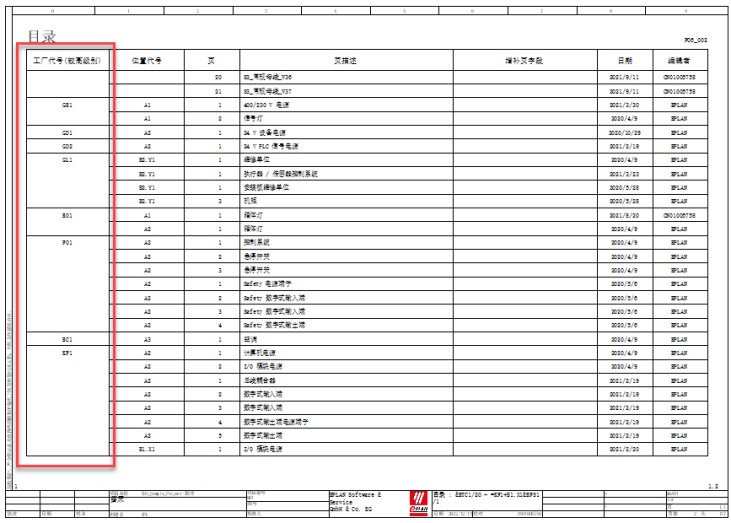

也有一些客户会有特殊需求，期望将项目结构(例如：高层代号=)在目录中合并单元格显示，只显示一次。

如下图所示：

其实， EPLAN 自带的表格模板（如F06_002.f06）完全能够满足客户的这种个性化需求。

下面JNH官网就来看一看这样的表格是如何定制的，与第一种报表在设计上有什么不同？

1）表格类型及表格模板

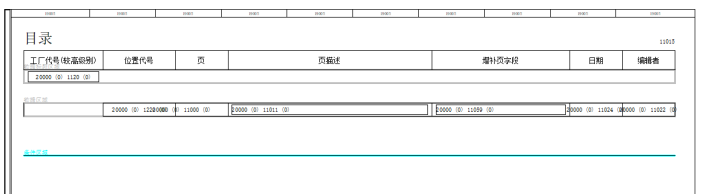

打开F06_002.f06的表格模板，您能看到如下表格格式：

【数据标题区域】:JNH官网将只希望生成一次的属性“高层代号<1120>”放置在该区域内；

【数据区域】：JNH官网将“目录”常规需要显示的属性，如“位置代号<1220>”,“页名<11000>”,“页描述<11011>”等放置在该区域内；

【条件区域】：勾选“位于每列末尾”、“位于最后一列末尾”；

4

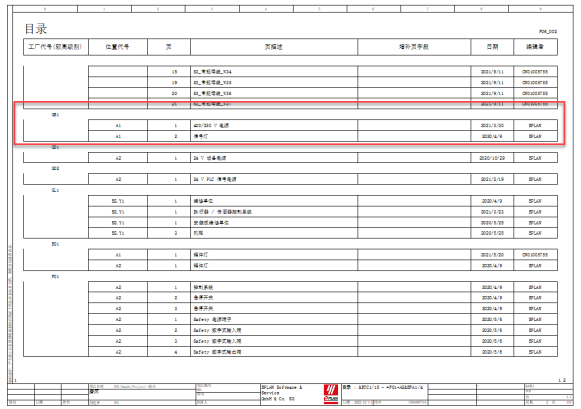

有的朋友可能已经按捺不住激动的心情，已经在EPLAN上一顿操作猛如虎，但结果为啥长成这样？（问题1：高层代号和页相关属性不在一行？）

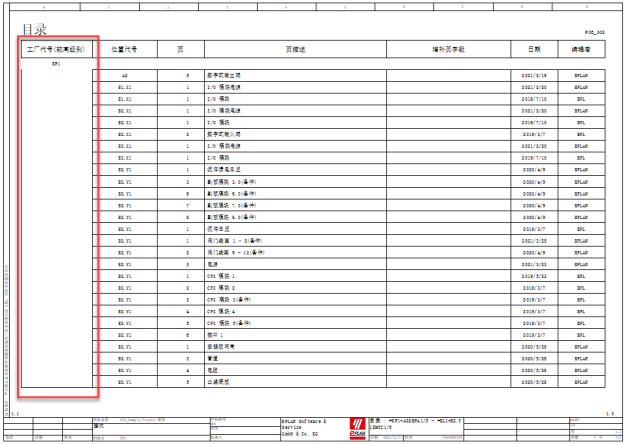

或者长成下面这样？（问题2：有些应该显示的高层代号，结果没有显示？）

2）表格属性设置

那么上述问题1和问题2是什么原因造成的呢？

这就涉及到两个关键的表格属性设置。

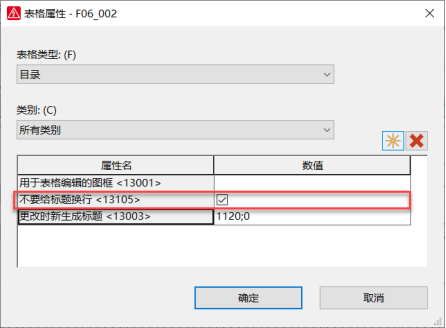

问题1的解决方案如下：勾选“不要给标题换行<13105>”属性。该属性设置能将【数据标题区域】和【数据区域】的内容显示在一行。

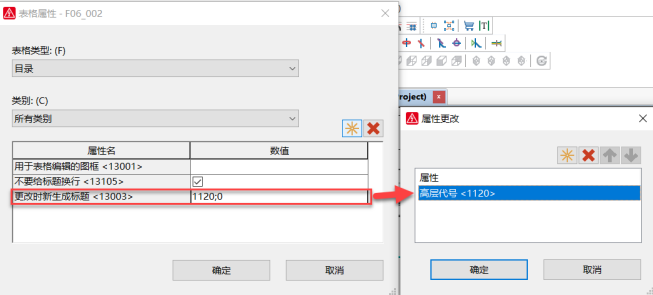

问题2的解决方案如下：当“高层代号<1120>”发生变化时，【数据标题区域】内的内容重新生成一次，确保“高层代号<1120>”不遗漏。

EPLAN 表格灵活而功能强大，如果贵司有比较特殊的表格要生成，您却苦苦找不到解决方案，EPLAN 也提供定制化的表格培训及定制服务，详情欢迎咨询：400-821-3806或。

（文章来源公众号：EPLAN易盼软件）

+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
