1、 文档目标

解决原理图符号关联封装变动后无法更新到PCB的问题

2、 问题场景

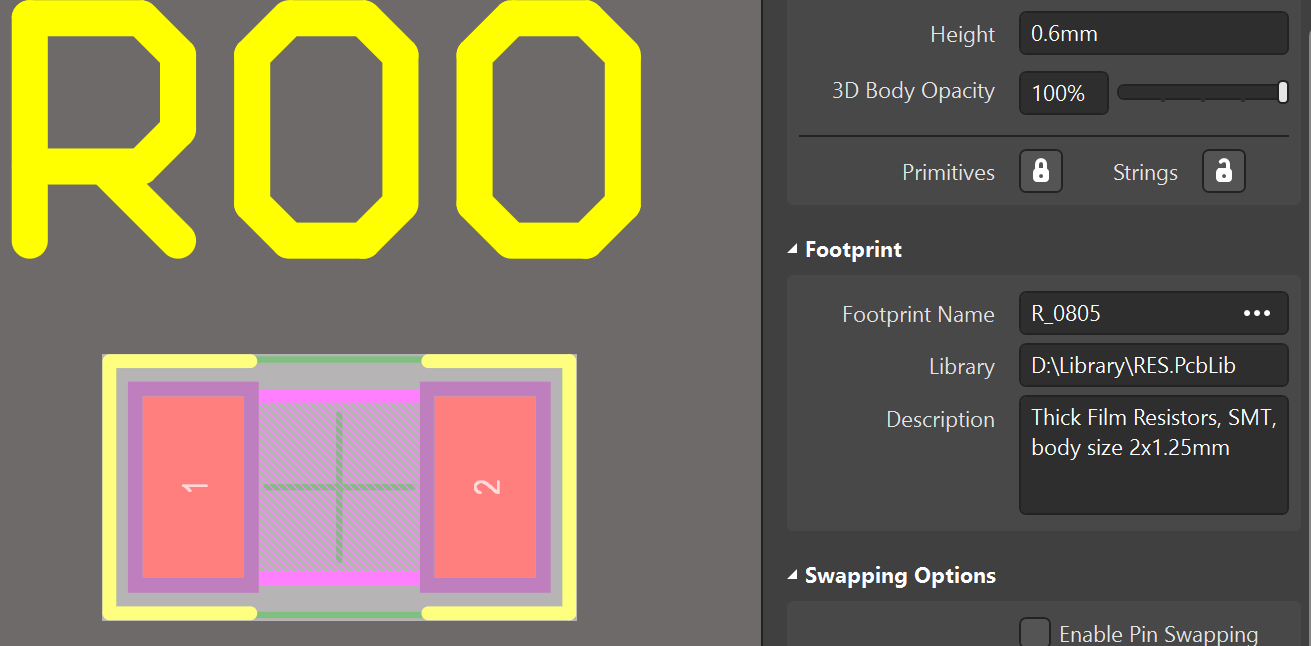

设计中对某一个元器件的封装进行更换（原理图符号关联的封装由封装A更改为封装B）之后执行update PCB，原封装无法被新封装替换。见图1，R00的封装由0805更改为1206，原理图中查看该元件，封装已被替换，但是update PCB后，R00的封装依然是0805，见图2。

图1

图2

3、软硬件环境

1）软件版本：AD23.6.0

2）电脑环境：Windows 10

3）外设硬件：无

4、解决方法

1）打开Project Options，进入ECO Generation，找到Change Component Footprint，看一下模式一栏是否设置为“忽略不同”，此模式下，封装的变更会被忽略。将模式设置为“产生更改命令”。

图3

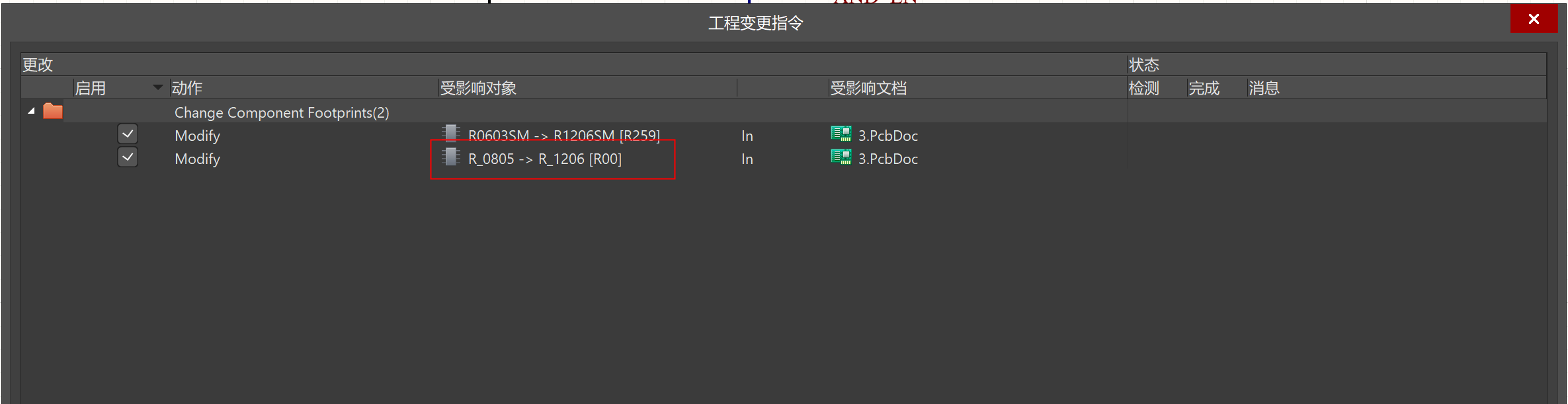

2）执行update PCB，就会出现封装变更的信息

图 4

3）执行更新，封装变更完成。

图5
