1、 文档目标

实例创建Harness工程，演示线束工程在实际设计中的应用。

2、 问题场景

Harness Design功能允许各种类型的工程师（参与产品设计过程）在Altium Designer中工作。它将全面的线束设计支持引入与 PCB 和系统设计相同的环境中，消除了以前对第三方软件的严重依赖。

3、软硬件环境

1、软件版本：Altium Designer 24.9.1

2、电脑环境：Windows 11

3、外设硬件：无

4、解决方法

1、创建工程，创建Harness项目工程，选择路径保存。

图 4-1

2、给创建的Harness工程添加Wiring文件（图4-1），然后添加自己的器件库，在Wiring上面放置器件（图4-2），这里放了三个连接器，然后将这些连接器连接起来。

图4-1

图4-2

3、将这些管脚连接起来，分别对每个线重新定义他的Designator属性（这样可以在后面的Harness Layout中比较明确线束包含哪些段），然后给线上添加连接点，每个连接点也把命名定义清楚，最后在J3中还有未连接的管脚，在上面放置No Connect，如图4-3。

图4-3

4、设置好了之后再给工程添加Harness Layout文件，然后选择菜单栏Design-导入接线图，然后在Place里面放置线束捆绑和连接点，按照连线图连接好之后，就可以看到比较简明的线束设计，然后点开对线束每个标识都可以进行更改。

图4-4

图4-5

图4-6

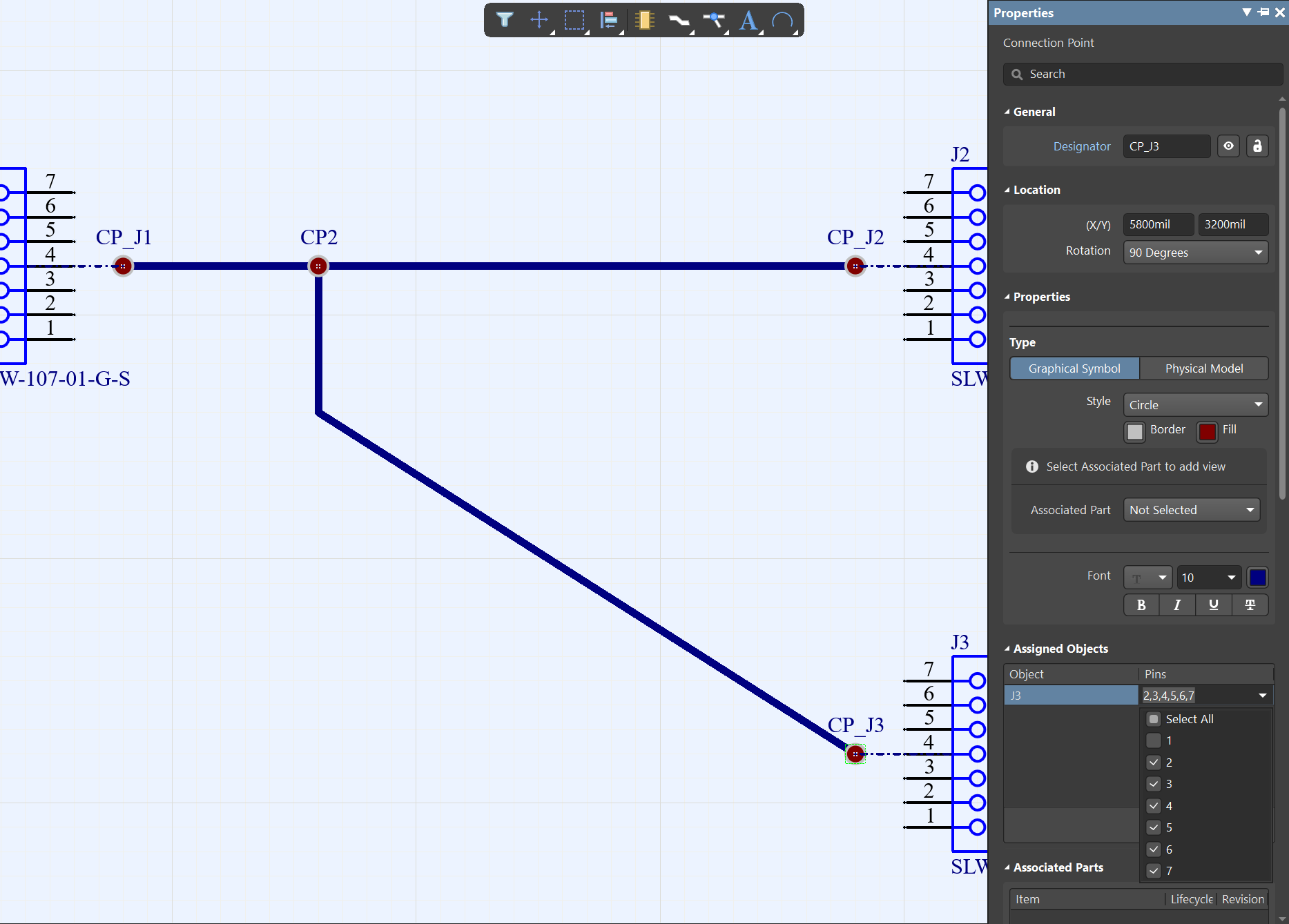

4、双击查看线束，连接点的一些属性，双击J3（如图4-6）设置包含的Pin，由于图4-3中，该接插件的Pin1没有连接，JNH官网可以在Pins里面把1的勾选去掉，该点则标识管脚2-7，其他的点也是一样，如果只勾选单个Pin，则表示单线连接（这会影响到线束标识的信号线），双击线束（如图4-8、图4-9），可以看到除了J1-1两边都有，表示这是同一根线，中间没有连接点，其他的都是分开成两段的线合成的线束。其他的在属性里面修改一些线束和连接点的style。

图4-7

图4-8

图4-9
