1、 问题场景

很多时候，研发同事可能遇到这样的问题：

问题场景①：在现场的设备出现问题了，研发通过远程找不出原因，需要去现场进行在线调试，不过出差的话，成本又太高了。如果直接将工程源码发送到客户电脑，再通过远程工具连接客户电脑进行调试，又会出现很大的源码泄露风险，这时该怎么办？

问题场景②：设备在公司，回家要带来带去比较麻烦怎么办？如果想要测试某个开发板，这个开发板不支持软件仿真，只能硬件仿真，而现在JNH官网手边没有这个开发板，但是朋友那边有，但是又不想打扰朋友使用电脑怎么办？

问题场景③：设备过于危险，如调试螺旋桨，重型机械臂等，一旦失控，极容易伤害到附近的员工，所以通过单独封闭这些设备，通过远程来进行调试会不会更好，更安全？

那有没有在公司或者在家就可以远程在线调试的方法？今天，就给大家介绍一下这种方法：通过jlink远程下载和调试工程代码。实现如图1所示，向日葵中的keil通过TCP/IP的链接方式，成功链接到另外一台和设备直连的客户机上。

局域网远程下载和调试：

广域网远程下载和调试：

2、软硬件环境

1）、软件版本：MDK5.40

2）、电脑环境：Windows 10

3）、外设硬件：无

3、解决方法

一、局域网内的远程调试：

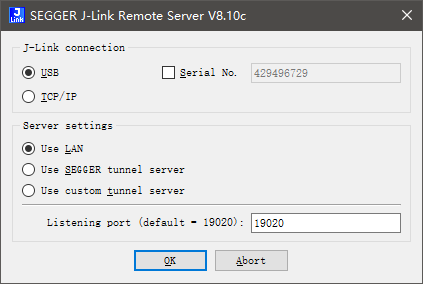

1）、为现场已连接好设备和 Jlink 的电脑，安装jlink驱动，并在其安装目录中找到并打开：J-Link Remote Server.exe，如图2所示，勾选USB，并配置为使用局域网，点击ok。

2）、点击完ok以后，可以看到，JNH官网的连接类型为局域网，现场电脑的ip为192.168.1.57，不过此时客户端还没有连接过来，所以显示为断线，如图3所示：

3）、打开客户端的keil的debug界面，找到jlink的settings，如图4所示。（这里我自己的电脑连接了电路板，连接了Jlink，是作为服务端的。图4中正在被向日葵远程的电脑，只安装了keil mdk和Jlink驱动，和外界没有任何物理线路的连接，是作为客户端的）。在图4中，勾选连接方式为TCP/IP，并输入服务端IP地址和默认的端口号19020，点击链接，即可以看到上方，出现了调试器SN号等信息。

4）、在客户端下载程序，可以看到，已经成功把客户端的程序，下载到了服务端连接的设备里，如图5所示：

二、使用隧道进行广域网内的远程调试

1）、为现场已连接好设备和 Jlink 的电脑，即服务端，安装jlink驱动，并在其安装目录中找到并打开：J-Link Remote Server.exe，如图6所示，勾选USB，并配置为使用segger的隧道服务器，使用的服务器为：jlink-asia.segger.com，通过自定义的名字识别，这里命名为emdoor，点击ok。

2）、点击完ok以后，可以看到，JNH官网的连接类型为隧道，不过此时客户端还没有连接过来，所以显示为客户端和隧道断线，隧道和服务端链接成功，如图7所示：

2）、在服务端的安装目录中，找到并打开：J-Link Commander.exe，如图8所示，选择连接方式为IP via tunnel，下面的Identifier为刚才JNH官网命名：emdoor，隧道服务器为JNH官网刚才选的：jlink-asia.segger.com，端口为默认的19020，密码按照定义好的输入后，点击yes。

3）、点击yes以后，可以在图9的终端中看到，已经连接成功了。

接着JNH官网输入connect，和目标板建立连接，接着他让JNH官网选择板子的类型，由于我已经使用过，所以这里默认就是我需要的板子类型，直接回车确认了，再往后，是调试接口，我这里也是直接回车确认，默认为JTAG，后面也是，默认自动检测，最后是默认4000kHz的目标接口速度。

4）、输入完以上的参数以后，终端中就会出现如图10所示的信息，即为成功信息。

5）、接着，JNH官网就可以输入命令，用以远程查看设备内部的存储信息，如图11所示：

如：mem 0x08000000, 32 就是查看从内存地址 0x08000000 开始的 32 个字节的内容。

w4 0x0, 0x11223344 将 32 位（4 字节）的值 0x11223344 写入到内存地址为 0x0 的位置。

mem 0x08000000, 32 再次查看，可以看到，前4个字节的值，已经改变为JNH官网设置的值。

总结：

①：局域网远程下载和调试，是支持直接使用keil 连接的（但是可以通过配置内网穿透、VPN等技术，依然可以实现广域网的远程下载和调试）；

②：广域网远程下载和调试，不支持直接使用keil连接，使用keil的研发需要学习一些调试下载命令，使用终端窗口这种形式，来远程操作现场的设备。但是IAR、Embedded Studio、GDB/Eclipse，官网中有说明表示：是可以直接集成在软件中使用，如下图：
