一、文档背景

团队合作是许多现代微控制器开发项目的基础，而且现如今也有很多团队，分布在世界各地和不同的时区。如果通过打包压缩或者电子邮件，将源码从一个地方发送到另一个地方，是不方便且不安全的，所以在面对这种分散式工作流时，需要尽可能为客户提供版本控制系统，比如如今广为人知的git。本文将提供把Git集成在Keil的μvision中的方法，实现如图1所示。

图1

二、Keil和Git的集成

（1）、随便打开一个项目，点击顶部菜单栏中的“SVCS”栏，接着在下拉框中找到并点击“Configure Software Version Control ...”，在弹窗中，点击“...”，选择官方给出的GIT.SVCS文件。（µVision 5.15 为 Git 提供了一个SVCS 模板文件。它位于安装目录（例如 C:Keil_v5UV4）中，名为 GIT.SVCS，对于 5.15 之前的版本，下载地址为：//developer.arm.com/documentation/kan279/latest/）

图2

（2）、点击OK添加完GIT.SVCS文件后，SVCS窗口就会出现，如下图3中的选项，方便JNH官网使用按钮，来直接调用相关的git命令。

图3

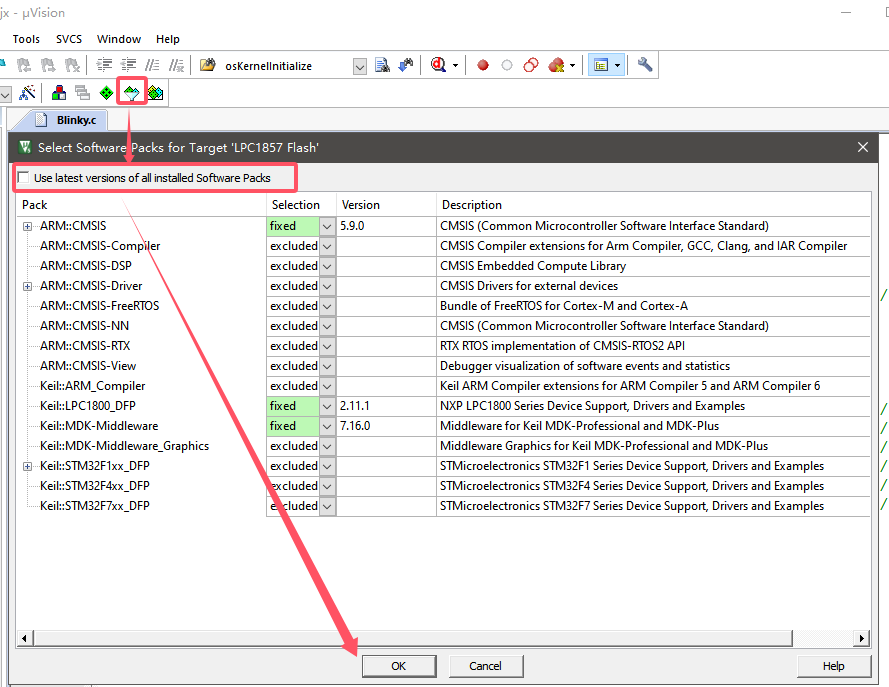

（3）、此时先不要着急直接开始使用这些按钮，如图4所示，先找到并打开“Select Software Packs…”，取消掉勾选“Use latest versions of all installed Software Packs.”，因为所选软件包版本的相关信息存储在 Project.uvprojx 文件中，该文件也在使用此工作流程的版本控制之下，所以为了防止携带此信息到新环境后，而导致使用的最新版本不一致的问题，建议把这个选项去掉。

图4

（4）、本文到这里，默认大家已经阅读过：

周边知识中的《//alidocs.dingtalk.com/i/nodes/20eMKjyp81Ra5gZyujLrr0QqWxAZB1Gv?utm_scene=team_space》，知道如何安装Git即可。

FAQ中的《//alidocs.dingtalk.com/i/nodes/R1zknDm0WR3bOn1mIkmgj260VBQEx5rG?utm_scene=team_space》，知道基本Git的基本操作即可。

（5）、接下来，为了激活keil中按钮的使用，JNH官网需要先去初始化一下git仓库，如图5所示：

图5

（6）、接着在Github上创立一个远程仓库，比如这里如图6，取名叫：SVCS-Test。

图6

（7）、如图7所示，将创建好的远程仓库的地址：//github.com/Emdoor-ELEC/SVCS-Test.git，通过Git命令，给远程仓库的HTTPS网址起个别名，方便JNH官网待会直接调用Keil里的远程推送命令。

图7

（8）、按照图8中的命令，进行添加、提交以及推送JNH官网的工程文件，这也是为了方便JNH官网后续keil中的操作，所以把最基础的操作，先用命令行做一遍，后续就可以完全交给keil来操作了。

图8

提交完成后，也可以使用 git clone //github.com/Emdoor-ELEC/SVCS-Test.git命令，把远程仓库里的工程给拷贝到本地，都是可以的，如图9所示：

图9

（9）、接下来，JNH官网就可以开始使用Keil中SVCS列表内的配置按钮，来操作JNH官网的项目了。如图10所示，JNH官网直接点击Status按钮，即可查看文件的状态。可以看到JNH官网的项目有了一处改动。（打开项目时，µVision 会自动生成一个 uvguix.username 文件，所以该文件被标记为未跟踪，这个不需要管。）

图10

（10）、点击添加新组，命名为Document，并往里面添加一个Abstract.txt，随便往txt中输入一些内容，如图11所示，然后JNH官网再用SVCS中的Status按钮来操作一下这个文件，即可看到该文件已被显示为未跟踪状态。

图11

（11）、要开始跟踪（或添加）Abstract.txt，需要JNH官网点击一下Abstract.txt，使他在项目窗口处是突出显示的状态，然后才可以转到SVCS中的Stage“Abstract.txt”，点击Stage以后，可以看到输出串口，自动调用了git add命令，将JNH官网新建的Abstract.txt添加到了暂存区。

图12

（12）、此时再用SVCS中的Status去查看工程文件的状态时，就发现，Abstract.txt已经被添加进暂存区了，目前已经处于待提交的一个状态了。

图13

（13）、同样的，如图14所示，JNH官网也可以在Blinky.c中删除一行空行，再通过SVCS中的Status去查看工程文件的状态，发现未跟踪，就再调用SVCS中的Stage“Blinky.c”，就会被添加进暂存区，处于待提交的状态了。

图14

（14）、需要注意的是，ARM官方提供的这个GIT.SVCS文件，是不提供git rm 命令的功能的，因为该命令会从暂存区域和工作目录中删除文件，但该文件又会在µVision 中仍然可见（尤其是在编辑器窗口中打开文件时）。这可能会导致意想不到的行为。要从 µVision 项目和工作资源库中安全删除文件，需要执行以下操作：

①：在编辑器窗口中关闭文件。

②：在 "项目 "窗口中，右键单击文件并选择删除文件 "MyFile.c"。

③：切换到 Windows 命令外壳，进入文件目录并发出命令：git rm MyFile.c

这样，下一次提交时，该文件将消失，不再被跟踪。如果你在中间修改了文件，并已将其添加到索引中，则必须使用 -f 选项强制删除。这一安全功能可防止意外删除尚未成为快照一部分的、且无法从 Git 恢复的数据。

（15）、在JNH官网开始提交（commit）工程到本地仓库之前，有一个需要注意的事项就是，在git commit 命令之前，要检查一下项目中是不是有未添加到暂存区的文件，比如，如图15所示，可以看到JNH官网的uvoptx文件、uvprotx文件都还没有被添加到暂存区，需要按照图16的方式，将这两个文件加入到暂存区。

图15

图16

（16）、当然，不是所有的文件都需要监控和添加的，这里我列出官方文档中需要JNH官网关注的，和不需要JNH官网关注的：

需要关注的：

• 所有用户生成的源文件（*.c、*.cpp、*.h、*.inc、*.s）

• 项目文件：Project.uvprojx（用于从头开始构建项目）

• 项目选项文件：Project.uvoptx（包含调试器和跟踪配置信息）

• 用于多项目工作区的项目文件：Project.uvmpw

• 复制到项目中的运行时环境配置文件（.RTE 以下的所有文件）

• 软件组件创建的 #includes 列表：RTERTE_Components.h 文件

• 设备配置文件：例如 RTEDeviceLPC1857RTE_Device.h

• 链接器控制文件（Project.sct）（如果是手动创建的）

• 所有相关软件包文件（例如 ARM::CMSIS、Keil::Middleware、设备系列软件包等）

不需要关注的：

•项目屏幕布局文件：Project.uvguix.username

• 属于软件包部分的所有文件（完整的软件包将受版本控制，每个用户在使用软件包安装程序安装时都可使用该文件）

• 在 .Listings 和 .Objects 子目录下生成的输出文件

• 调试适配器的 INI 文件

（17）、接下来，就可以尝试提交JNH官网的工程到本地仓库，如图17所示，可以看到，点击SVCS中的“Commit staged changes”，会弹出一个提交窗口，JNH官网可以使用这个窗口，来添加这次提交时需要添加的注释，比如：添加了Abstract.txt，删除了Blinky.c中的空行。点击OK，会看到下方的输出窗口中，keil自动调用了git commit -m xxxxx命令，帮JNH官网把暂存区的工程提交到了本地仓库。并且，下方还显示了这次提交的工程数量为4，刚好对应上一次使用status时，暂存区出现的4个文件，并且创建的新文件也是JNH官网手动创建的那个Abstract.txt文件，都是对应的。

图17

（18）、最后，当项目达到可以与他人共享的程度时，就可以将其推送到上游（版本库服务器），也就是github上了（或者有写入权限的服务器上）。如图18所示，点击SVCS中的“Push Commits to server”，即可在输出窗口看到，keil自动调用了git push origin master的命令，该命令里的origin，就是JNH官网在第七步中，创建好的远程仓库的地址。随即JNH官网可以转到github仓库去进行验证，发现，JNH官网的更改确实被推送上去了，也正好是JNH官网修改的4个文件，现象也是完全对应的。

图18

（19）、要从远程服务器拉取最新版本，请调用SVCS中的“Pull latest version from server”，即可将远程仓库中的变更拉取到本地，如图19所示，我在github上的远程仓库中加了一个txt文件，随后在Keil中测试拉取功能，在输出窗口和文件夹中，可以看到，已被拉取到本地。

图19

三、讨论分析

问1：集成只能使用官方提供的文件吗？是否支持更多的相关功能？

答1：集成功能并不限于官方文件，可以自行更改，如图20所示，分割线、按钮、按钮对应的git命令，都是JNH官网可以自定的，只要按照相同的格式去添加，即可实现对应功能。也可以如图22一样，在软件内按照进行快速修改。

图20

图21

问2：为什么还有很多按钮没有讲解？

答2：此文档仅以实现基础操作为目标，具体更多的繁复功能，不予进行详细的讲解，自行按照官网文档探索学习即可，官方下载链接为：//developer.arm.com/documentation/kan279/latest/

四、结论

该功能在一定程度上弥补了keil软件中没有git功能的空缺，且给予了开发人员较大程度的自由度，去自行配置使用git命令。并且通过加载SVCS文件的方式，将命令以按钮的形式，加载到了软件IDE界面中，极大的方便了用户在使用分散式工作流时的团队合作。
