此案例演示了如何使用动网格特性(6DOF和remeshing)来建模旋转抛射体的运动。抛射体沿着x轴运动并绕x轴旋转。子弹的匀速运动是通过匀速参考坐标系来定义的（即子弹不动，以子弹与风速的相对运动来定义），通过在进口边界定义均匀自由流来模拟的。当抛射体因阻力而减速时，它会在这个参考系中向后移动。弹丸在静止(地面)参照系中的绝对速度可计算为自由流速度加其重心(cg)速度。计算cg速度为负，相对于地面的绝对速度将随时间减小。
关键操作步骤：
1.导入网格文件
File-read-Mesh（Case）
2.检查网格质量，并作基本设置
选择稳态、压力基求解器
3.打开湍流模型选择sst-kw湍流模型
4.材料属性定义采用默认的air，作为流体域的材料属性
5.边界条件入口边界采用压力远场边界，速度为0.5个马赫数，即子弹出膛后的速度为0.5个马赫数，之后在风阻的作用下速度开始减小。
出口采用默认的压力出口边界，其它边界为默认边界。
6.监测感兴趣的变量，并初始化求解检测感兴趣的量，此案例监测子弹的阻力系数
采用默认的混合初始化
稳态计算300步，获得初始流场
7.完成计算后，切换为瞬态计算

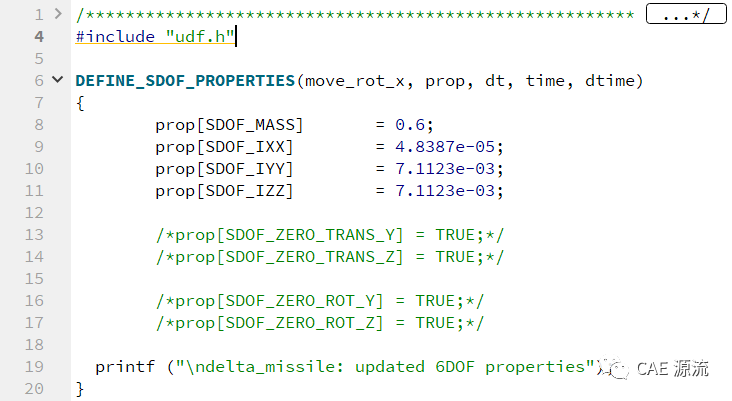

8.导入UDF，并编译
9.定义动网格
进入Dynamic Mesh面板，勾选Smoothing和Remeshing并打开Six DOF模型，然后进行动网格区域的定义
动网格区域设置如下
fluid-dynam设置为Deforming类型

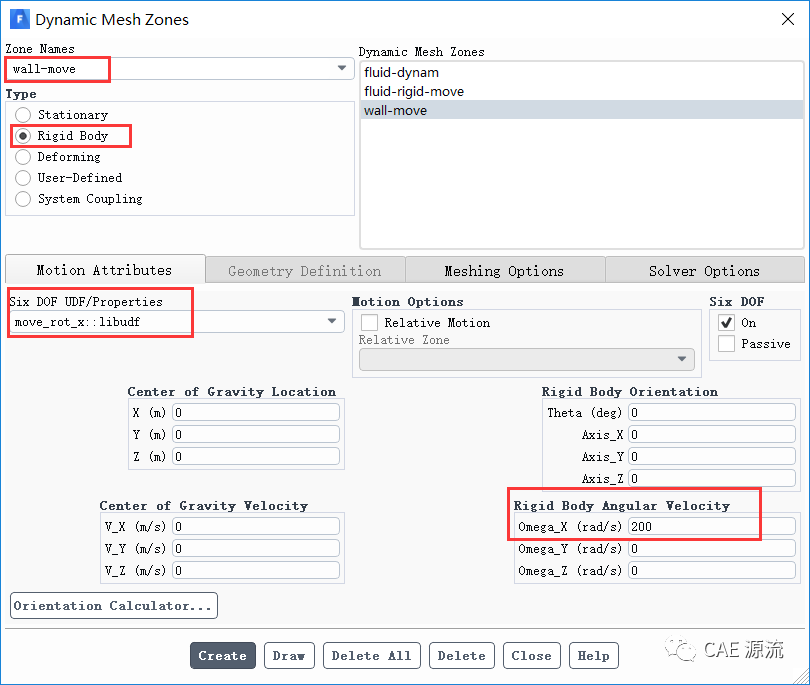

fluid-rigid-move设置为刚体，运动方式采用UDF定义，旋转速度如下图：
wall-move采用相同的设置。
10.迭代设置
时间步长设置为1e-4，具体如下
11、结果分析
（此文章来源公众号：CFD之道）
