首页 > 资源中心 > FAQ （1） 输出Gerber文件
PCB文件界面中，菜单栏“文件”→“制造输出”→Gerber File命令
在跳出的界面中，要将五个选项卡进行修改。
通用选项卡中，单位是“英寸”；格式为“2：4”。
层选项卡中，在绘制层下拉框中选择使用的，勾选“包括未连接的中间层焊盘”。

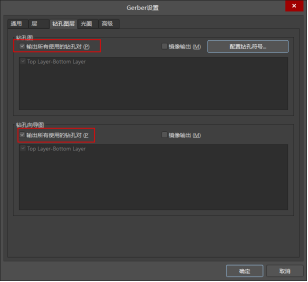

钻孔图层选项卡中，在钻孔图和钻孔向导图中勾选“输出所有使用的钻孔对”。
光圈选项卡中，勾选“嵌入的孔径（RS274X）”。
高级选项卡中，“胶片规则”设置三个数值上在末尾加“0”（来增加文件输出面积），其余都为默认值。
点击“确定”，即可得到Gerber Files输出预览图。
（2） 输出NC Drill Files（钻孔文件）
回到PCB文件界面中，菜单栏“文件”→“制造输出”→NC Drill Files命令。
在弹出的“NC Drill设置”的对话框中，单位选择“英寸”，格式选择“2：5”，勾选中最底下的“生成EIA二进制钻孔文件”。点击确定。
会跳出导入钻孔数据的窗口，继续点击确定就可以。
这个为钻孔文件的效果图。
（3） 输出Test Point Report（IPC网表文件）
回到PCB文件界面中，菜单栏“文件”→“制造输出”→Test Point Report命令。
在弹出的Assembly Testpoint Setup 对话框中进行相应的输出设置，点击确定，即可输出。
输出效果预览。
（4） 输出Generates pick and place file（坐标文件）
回到PCB文件界面中，菜单栏“文件”→“装配输出”→Generates pick and place file命令。进行元件坐标输出。
在弹出的拾放文件设置的对话框中，进行相应设置，输出设置单位“英制”，格式“CSV”。
Gerber文件输出完成。输出过程产生3个.cam文件可直接关闭，不用保存。在工程目录下的Project Outputs for… 文件夹中的文件即为Gerber文件，将它重命名后，打包发给PCB生产厂商制作即可。
